Производитель: VALTEC

Описание

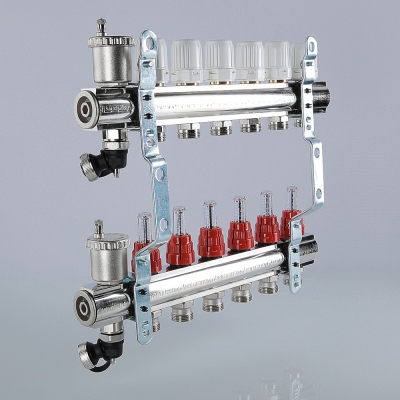

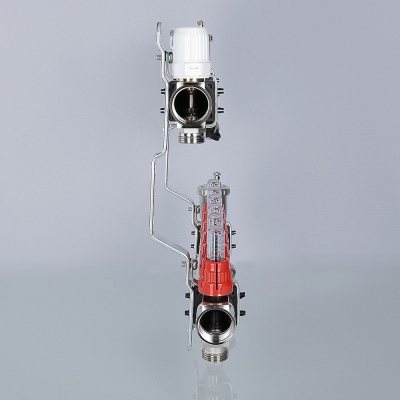

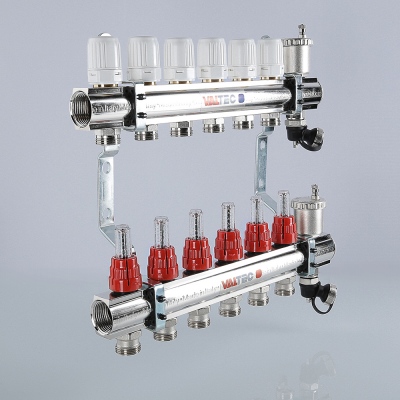

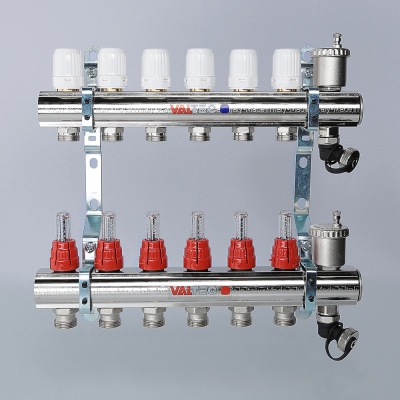

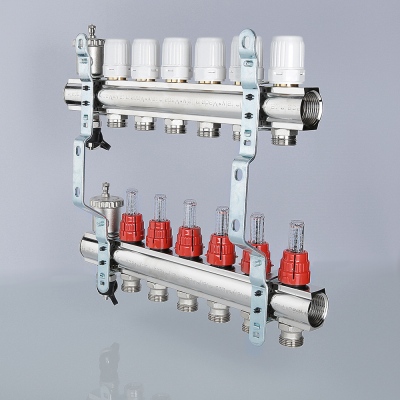

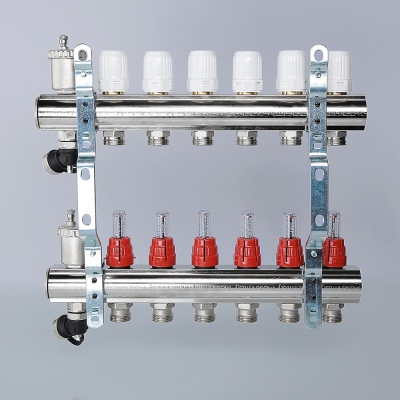

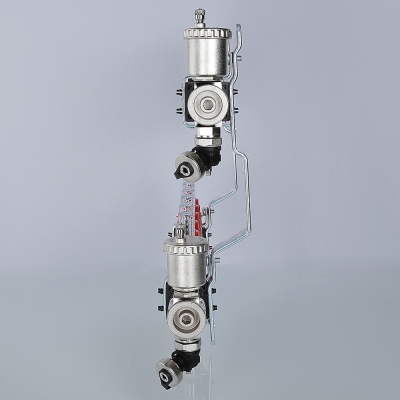

(VTc.596.EMNX) Коллекторный блок со встроенными расходомерами выпускается для распределения теплоносителя к потребителям в системах водяного отопления – радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.

Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.
На выходах прямого коллектора установлены настроечные клапаны с расходомерами, обратный коллектор оснащен термостатическими клапанами (ручные, с возможностью оборудования сервоприводами).

Присоединение трубопроводов к выходам – по стандарту «евроконус». Блок укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами, сдвоенными крепежными кронштейнами.

Материал коллекторов, корпусов арматуры – латунь CW617N (гальванопокрытие – никелирование), уплотнительных колец соединителей и золотников клапанов – EPDM.

Таблица совместимости коллекторных блоков и комплектующих

  VTc.596 VTc.594 VTc.586 VTc.588 VTc.589 VTc.582
VTc.584
Расходомер коллекторный VT.AC674 + - + - - -
Расходомер коллекторный VT.AC674.V - - - - + -
Настроечный клапан VT.VDC31.N - + - + - -
Запорный клапан VT.VTC30.N + + + + + -
Ниппель переходной VTr.580.NE +* + +* + +* -
Ниппель VTr.580.NEI.040E +** - +** - - -

*подходит только для коллектора «обратки»
**подходит только для коллектора «подачи»
