Разновидности фитингов для труб

Данные элементы используются для осуществления поворотов, разветвлений и переходов трубопроводов с одного диаметра на другой, а также в случаях, когда в перспективе нужно будет делать частую разборку/сборку труб. Кроме этого, фитинги применяются для соединения, например, труб из пластика и металла.

Фитинги, которые соединяют любые трубы, имеющие один диаметр, называются прямыми. А фитинги, используемые для объединения труб с разным диаметром – относятся к переходным элементам.

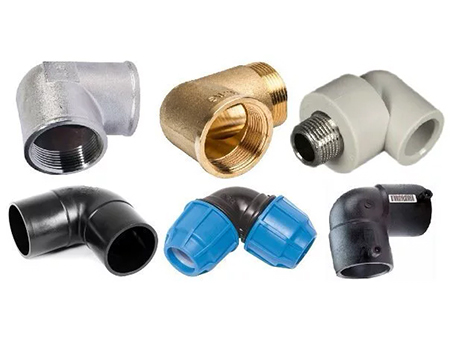

Материал изготовления

Фитинги, в зависимости от вида и материала трубопровода, могут изготавливаться из:

1. Пластика
2. Черного либо нержавеющего металла, а также цветных сплавов.
3. Металла совместно с пластиком.

При изготовлении металлических фитингов используется сталь, ковкий чугун, а из цветных металлов может быть латунь, бронза и изредка медь. В редких случаях они могут изготавливаться их других сплавов. Для трубопроводов из пластика чаще всего применяется полипропиленовые и полиэтиленовые фитинги.

Купить краны шаровые VALTEC в Алматы

Разновидности и применение

Сегодня рынок строительных, сантехнических материалов предлагает своим потребителям фитинги самых различных производителей, которые по способу применения делятся на такие виды:

1. Углы. Предназначаются для поворота трубопровода под определенным градусом (120; 90 и 45 град.)
2. Переходники (сгоны). Используются для состыковывания труб, которые имеют разные диаметры.
3. Тройники. Устанавливаются для отвода дополнительной трубы от трубопроводной магистрали под определенным углом.
4. Крестовины. Монтируются для соединения четырех труб в один узел. Могут быть с соединительными раструбами разного диаметра.
5. Муфты. Соединяют одинаковые по диаметру трубы, уложенные в одном направлении.
6. Заглушки. Устанавливаются в конце трубы для герметизации окончания трубопровода.
7. Штуцера. Чаще всего устанавливаются с краном, который врезается в трубопровод. Служит для подсоединения гибкого шланга.

Например, трубы, имеющие одинаковый диаметр, соединяются между собой фитингами с одинаковыми конечными раструбами. Для состыковки разных по диаметру труб используются переходные фитинги, у которых раструбы имеют различные диаметры.

Для соединения металлических труб используются фитинги с внутренней резьбой или с помощью приваренных к ним фланцев. При соединении пластиковой и металлической трубы применяются переходники, имеющие латунные вставки с соединительными гайками, затягивающиеся рожковыми ключами.

Для соединения пластиковых труб используются фитинги нескольких видов, которые различаются по способу их соединения с трубопроводом. Сегментные и литые монтируются с помощью сварки, электросварные  с помощью закладных нагревательных элементов, а компрессионные фитинги благодаря обжимному механизму.

Благодаря разнообразию фитингов, можно легко установить шаровой кран, водомерный счетчик, свести в один трубопровод трубы различного диаметра и совершить прочие монтажные работы.
